一、背景
隨著科技的不斷發展，信息化技術已經逐漸滲透到各個領域中，為我們的生活和工作帶來了極大的便利。灌區作為農業發展的重要組成部分，其信息化系統的建設也日益受到重視。
二、政策導向
據水利部消息，水利部、國家發改委近日正式印發《“十四五”重大農業節水供水工程實施方案》，明確在“十四五”期間優先推進實施納入國務院確定的150項重大水利工程建設范圍的30處新建大型灌區，優選124處已建大型灌區實施續建配套和現代化改造，中央預算內投資將予以積極支持，同時要求地方統籌加大財政支持力度，創新投融資體制機制，多渠道籌集資金，確保建設資金及時足額到位。方案實施后，預計新建大型灌區可新增有效灌溉面積1500萬畝，改善灌溉面積980萬畝。
《“十四五”重大農業節水供水工程實施方案》中提出灌區信息化建設，作為灌區建設內容部分的重中之重!
三、建設內容
1、管理云平臺
灌區信息化建設，圍繞灌區現有水資源、水生態和水災害等問題， 實現智能感知、自動控制、智能監視、智能管理，進一步提升灌區 現代化管理水平，促進灌區現代化農業的發展。
2、智能感知體系建設
智能感知網絡建設以物聯感知、航空感知和視頻感知為主。主要包括雨情、水情、工情、墑情、水質、工程安全監測，以及智慧水管理系統所需信息。信息采集的布局應覆蓋到信息流全過程，并形成閉環，建成全域覆蓋的物聯感知網。
3、通信網絡建設
為保證整個灌區渠系工程的實時監控能力和數據傳輸效率，支撐渠系防洪、水環境保護、水資源調配信息的正常收集和傳遞，需建設高效、穩定的傳輸網絡。灌區工程通信方案中從各監測點采集的數據傳輸至數據備份中心采用“雙部署”模式有線+無線靈活部署，實現信息容災儀器本地存儲+云存儲功能。
4、數據中心建設
灌區信息化管理系統以數據共享、業務協同為根本出發點，通過數據收集整編、數據接入、匯集(數據標準化處理、標準化接口定制)，整合重構各類水利信息資源，建立互聯互通智能融合的大數據中心，實現數據集中采集、集中存儲、集中管理、集中使用。
5、綜合管理平臺
以提高用水效率為核心，以嚴格的水資源管理制度為保障，該系統通過數據匯集平臺監控分析數據、精準測算，為水量調度、精準灌溉、水權交易提供科學的數據基礎。同時對各個灌片、不同區縣灌溉用水情況納入灌區信息化管理平臺，提供綜合監控、決策分析等服務，為灌區管理提供科學管控依據，推動灌區信息化管理的全面建設。
6、智慧灌區一張圖
灌區管理“一張圖”是以灌區 GIS 地圖為藍本，聚合基礎地形圖、 行政區圖、土地利用現狀圖、基本農田保護圖、水系分布圖、防汛 工程分布圖、灌溉工程分布圖、灌溉面積分布圖、水雨工情監測分 布圖、水資源紅線圖、遙感影像圖等多源信息的地圖，疊加灌區水 資源及工程管理等業務管理系統，構建統一的“地下測、網上控、 平臺管”的灌區綜合監管“一張圖”。
四、系統應用
1、量水監測系統
量水監測站實現對引水、輸水、配水、分水點和分界點全過程的水位、流量自動實時監控，為灌區總調度、分中心提供數據支撐，實現水資源優化配置。
2、水雨情監測系統
水雨情監測站主要實現水情、雨情全過程的遠程自動采集、定點抓拍，實時記錄河道、水庫、渠道水位的動態變化過程。通過對監測的水情、雨情數據進行分析，為灌區管理部門提供評估灌區的需水量和來水量的輔助決策依據，實現水量的科學配置。
3、閘門控制系統
閘門監控站對渠道進水閘門、節制閘門或重點支渠、水源的渠首閘門變化情況進行遠程控制與管理。根據系統下達的指令，將目標流量或水位遠傳至閘門控制器，調節閘門的開度，并使渠道的流量或水位達到目標值。減少人工勞動力，主觀放水控制的失誤率達到對閘門的精準控制，能及時掌握灌區的運行信息，為水資源的優化調配提供依據，減少水資源的浪費，促進灌區綜合效益的提高。
4、視頻監控系統
視頻監控站能將被監控現場的實時視頻和數據等信息準確、清晰、快速地傳送到管理中心，管理中心通過視頻監控系統，能夠?qū)崟r(shí)了解和掌握監控現場的實際情況。同時，中心值班人員根據監控現場情況做出反應和處理，因此能有效地管理水利設施的運行情況及其周邊現場情況。
5、土壤監測系統
土壤墑情監測站是水循環規律研究、農牧業灌溉、水資源合理利用及抗旱救災基本信息收集的基礎工作。土壤墑情信息主要監測土壤含水量和土壤溫度，為灌區信息化系統提供決策依據。
6、氣象監測系統
農業氣象站主要監測灌區的氣溫、氣壓、相對濕度、風向、風速、雨量、光照、土壤溫濕度等氣象要素，實現對灌區農田小氣候的全天候監測。為灌區信息化平臺提供系統數據支撐。
五、系統特點
1、構建出統一的“地下測、網上控、平臺管”的灌區綜合監管 “一張圖”。
2、實現動態計劃用水，水資源優化配置，實時適量灌水與排水，滿足灌區現代化生產需求,提高經濟效益。
3、科學灌溉，提高種植水平，保障國家糧食安全和農產品有效供給， 實現灌區可持續發展。
一、背景概述
我國是個水資源極其匱乏的國家，且農業用水一直是我國的耗水大戶,占全部耗水總量的60%以上。這其中灌溉用水又占農業用水90%左右。傳統的農業灌溉過程存在著巨大的水資源濫用與浪費,目前我國的灌溉水有效利用系數僅為0.53 ,意味著有近一半的水資源在灌溉過程中被浪費。
因此依靠科技創新.提高灌溉水利用率.實現灌溉用水管理手段的現代化與信息化.做到適時、適量地供水.是推動農業可持續健康發展的必經之路。為了滿足"總量控制，統蔞協調、高效利用的要求,優化配置灌溉用水,調整用水結構.實現農業灌溉地下水計量的規范統-管理,需建立灌區量測水監管系統,以實現合理配瀾水資源。保障灌區可持續發展的實際需要。
二、系統概述
四川合睿達灌區量測水監測系統采用IC卡機井控制箱、水位傳感器和流量計進行灌區實時信息采集,并將采集數據按照站點以報表和數據等模式顯示在遠程監控平臺,實現對引水、輸水、配水、分水點和分界點全過程的水位、流量自動實時監控,為灌區總調度、分中心提供數據支撐,實現水資源優化配置,達到“縣控額、鄉控水、村控電"的建設目的。
三、系統拓?fù)鋱D
灌區量測水監測系統的組成有智慧量水測量平臺、IC管理中心軟件和一體化機房組成。
智慧量水測量平臺:根據總量控制和水權分配原則,進行IC用戶卡的發放。井搭建服務器。在綜合數據庫和GIS的支持下。為各級相關部門]提供對應的業務應用軟件服務支持。
IC管理中心軟件:負責錄入審核用戶IC卡的信息,并通過IC卡充值收費管理系統對用水戶IC卡進行充值管理,井根據規定的水價核收水費,通過管理服務器接收井中轉智能控制器發送的機井用戶信息，機井中水泵的運轉情況。水泵實時流星。累計水星、水泵運行狀態等信息。
一體化機房:安裝IC卡智能控制器，流星計，遠傳設施和配套機柜。
四、平臺概述
灌區量測水管理系統主要包括：水情錄入、水情查詢、流量關系管理、水情整編及水情統計五大部分。
五、相關設備
（1）、智能機井控制器
1. 支持GPRS/LoRa互為主備的通信方式,支持與多中心進行數據通信( 4中心)；
2. 支持常見的電能表、流星計、液位變送器接入,并與IC讀寫器通信,實現用水計量管理；
3. 支持開關量、RS485擴展；
4. 可存儲10萬條以上數據；
5. 支持設備自檢與故障遠程診斷；
6. 支持本地配置、遠程配置。
（2）、IC讀寫器
1. 可讀寫M1/MLUtralL ightMifare Pro/復旦卡/AT88RF020等芯片卡;
2. 讀寫器與射頻卡之間的數據傳輸采用加密算法.通信錯誤自動偵測;
3. 支持RS 232/RS 485通訊功能:
4. 工作頻率: 13. 56MHz；
5. 工作電壓: DC12V+5%；
6. 外型尺寸: (長x寬x高) 143x140x28。
（3）、連測終端機rtu
1. 圖像監控+水利數據采集+無線通信傳輸三合一；
2. 多達4路圖像抓拍；
3. 支持采集雨量、水位、水量、水質和其他數據；
4. 定時上報雨量、水位、水星、水質和其他數據；
5. 預警觸發加報雨量、水位、水量、水質和其他數據；
6. 本地存儲雨量、水位、水量、水質和其他數據。
（4）、雷達水位計
1. 采用高達24GHz的發射頻率,測星距離可達70米；
2. 非接觸測量，無磨損,無污染；
3. 波束角小，能量集中 ,增強了回波能力的同時 ,又有利于避開干擾物；
4. 幾乎不受腐蝕、泡沫影響；
5. 幾乎不受天氣中水蒸氣、溫度和壓力變化影響；
6. 高信噪比,即使在波動的情況下也能獲得更優的性能。
（5）、雷達流量計
1. 非接觸測量,無污損,無污染；
2. 陣列天線,體積小,重量輕,安裝方便；
3. 不受大氣中水蒸汽、溫度和壓力變化等影響；
4. 帶虛假信號處理功能；
5. 適用于管道、矩形渠、梯形渠等多種渠道測量；
6. 帶瞬時流量和累計流量功能；
7. 具有休眠模式,超低功耗；
8. 自帶波動補償，消除風力及橋梁振動影響；
9. 具有防雷設計。
六、系統優勢
1、直觀地為管理部門提供灌區實時狀態查詢、報表管理等服務。
2、及時,準確掌握灌區的流量、雨量等信息。
3、按計劃調配灌溉水資源.調節、控制各級渠道的分水流量。
4、為按水量計征水費提供較可靠的依據。
一、應用背景
水輪機頂蓋是水輪發電機組重要的封水承壓部件，頂蓋螺栓的聯接情況是機組安裝、運行維護的關鍵工序之一。這個部位的螺栓一旦出現 預緊力松弛或疲勞斷裂的問題，將會產生災難性的后果。
二、系統簡介及原理

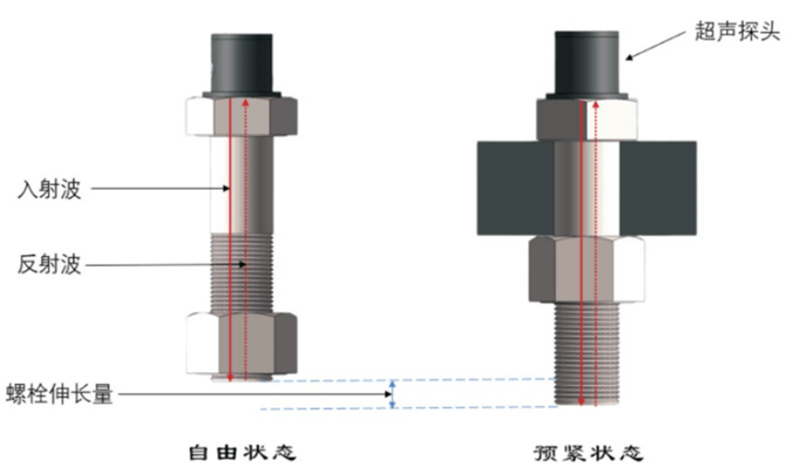

超聲波應力監測技術采用超聲法檢測螺栓的法向應力超聲波在材料中傳播時間與應力呈現一定線性關系，通過精確測量聲波的傳播速度或聲時，然后根據預先標定的應力與時差關系曲線精確計算出構件的法向應力，該技術成熟、可靠，能測量構件絕對應力，同時可以監測螺栓的斷裂。
系統通過超聲發射卡產生激勵信號，超聲探頭接收到系統產生的激勵脈沖后，產生超聲波信號，超聲探頭接收到的信號被采集卡接收，經過前置濾波，然后再經過增益放大，再經過ADC模數轉換芯片轉換成數字信號，送到信號處理模塊進行信號分析，然后上傳到工控機進行顯示。
三、系統特點
1、傳感器
接口型號：M5，接口位置設計靈活，可直出，可側出·探頭直徑：10mm，更小的直徑可以產生更大的超聲主瓣，轉換效率更高·諧振頻率：5MHz，更大的頻率可以檢測更小的缺陷。
2、32通道采集盒樣機
測量精度高：
100M采樣率、16位精度ns級分辨率實現MPa級檢測精度測量范圍廣：最高400V激勵電壓探頭直徑小，可產生更大的超聲主瓣，可測量2m長的螺栓。
四、系統功能

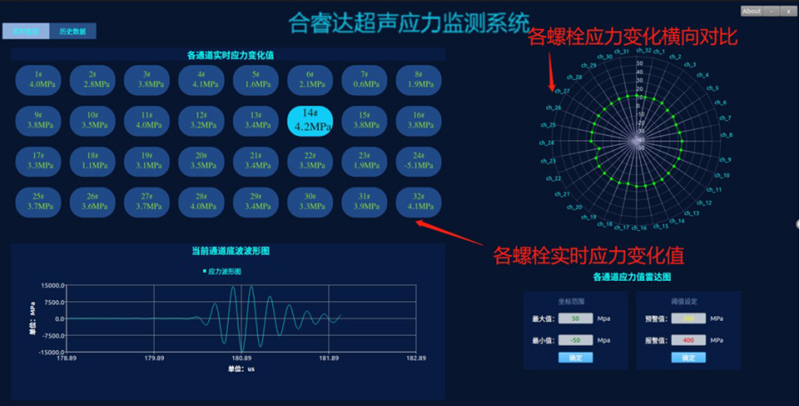

1、超聲系統采集端軟件螺栓拉力曲線標定
2、超聲系統采集端軟件應力測試功能
3、超聲系統采集端軟件缺陷檢測功能
4、超聲系統客戶端軟件多通道在線監測
5、超聲系統客戶端軟件多通道在線監測
五、案例圖片
（彭水電站4#機組頂蓋螺栓應力監測）
（三峽升船機臥倒門底支鉸螺栓應力測試）
（深溪溝電站4#機組頂蓋螺栓監測）
（山秀電廠3#機組連接螺栓監測）
一、系統概述
橋梁安全監測系統基于物聯網、大數據技術，結合各種傳感器構建橋梁監測系統。監測橋梁運營階段各監測指標參數數值、變化趨勢，通過合理的計算和分析對橋梁工作狀態進行評估和預報，以確保橋梁管理者隨時隨地了解橋梁的安全運行狀況。
橋梁安全監測系統包括：結構安全監測、墩臺沖刷監測、水下安全監測三個部分?？蓪?duì)重大工程結構（橋梁、隧道、邊坡、大壩、塔吊及船舶等大型結構）進行實時安全監測、及時識別結構的累積損傷并評估其使用性能和壽命，對可能出現的災害提前預警，建立相應的安全預警機制，不僅對于提高結構的安全性和可靠性具有重大的科學意義，而且可以降低結構的運行和維護費用，具有可觀的經濟效益。

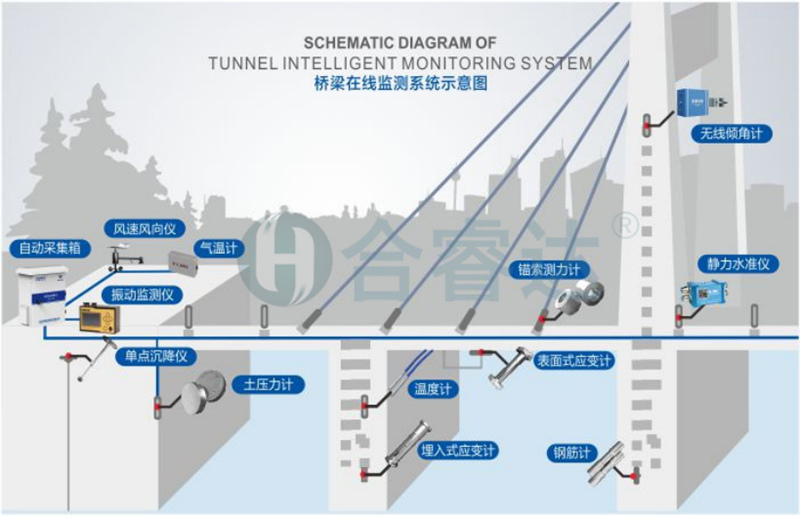

全套系統分為現場傳感器子系統、現場監控室和遠程總控室三個部分組成，如下圖所示：
現場傳感器子系統包括應變傳感器子系統、溫度傳感器子系統、裂縫傳感器子系統、振動傳感器子系統四個部分，分別感知現場應變、溫度、裂縫、振動等物理數據。
二、橋梁安全監測點位布設
三、橋梁安全監測內容
四、系統功能
1、24 小時實時監測：對橋梁變形、受力、環境等全自動化在線監測，實時掌握橋梁整體施工/運行的安全狀態、從整體上把握橋梁健康和安全狀態。
2、多重分級預警：數據異常時，系統會觸發相應三級報警機制，第一時間以短信、傳真、廣播等形式通知用戶。
3、應急預案處理：從專家?guī)熘苯犹崛∠鄳?yīng)處理辦法，及時采取人員介入、封鎖道路等辦法，將安全隱患消除在萌芽狀態。
4、荷載監測：橋面受荷載的影響力最為直接，因此，應力監測可以了解作為主要承力構件的受力狀態，及時診斷橋梁的病害，為控制車輛荷載和橋梁結構的疲勞分析提供數據支撐。
5、應力應變監測：關鍵受力部位可能會產生裂縫，裂縫的發展趨勢是判斷結構承載能力的重要指標，通過安裝磁電式傳感器，可以完成對橋梁振動的長期監測。
6、行業規范標準形成：制定出適合結構健康監測的安全評價標準體系，形成行業標準規范。
五、平臺展示
四川合睿達自主開發的橋梁在線監測系統云平臺，其主要功能是控制系統各個模塊自動運行，接收、顯示、保存、查詢、打印報警信息，系統主要功能：橋梁沉降監測管理功能、橋梁監測地圖信息、橋梁監測傳感器、系統設備信息、視頻圖像信息、預警信息查詢、集成深部位移監測信息查詢、發布信息設置、開放平臺接口。
一、方案背景
隨著我國城市發展和建筑施工的要求，基坑施工工程越來越多。目前大城市基坑施工的開挖越來越深，最深的已經達到二十多米。由于基坑工程的復雜性、施工風險高、施工難度大等特點。使其成為建筑的三大危險源之一。一旦發生事故，就會造成巨大的經濟損失和嚴重的人身傷亡。因此，相關單位對基坑的監測工作越來越重視。而目前只根據地質勘察資料和土工實驗，定點觀測等簡單的技術手段，已經不能滿足當前各方對基坑監測的要求。
四川合睿達在結合基坑監測實際應用的基礎上，認真研究相關技術規范?？偨Y(jié)了現有技術及產品的優缺點，開發出了一套深基坑監測方案?？蓪?duì)整個基坑施工過程進行實時采集、無線傳輸、數據匯總分析、超限預警報警等功能。本深基坑監測方案兼容性高，功能強大，可兼容市場上多種類型的傳感器。在各種深基坑監測項目中得到了廣泛的應用并得到了一致的好評。
二、示意圖
采集儀功能特點：
1. 振弦、RS485、RS232、ADC等多種采集方式
2. 超低功耗，自帶電池，可實現24小時不間斷采集
3. 高效穩定的4G、北斗通信網絡，可以保證監測數據的及時傳輸
4. 支持多種類型的傳感器，即插即用
5. 完善的超限報警功能，避免事故發生
6. 強大的數據分析軟件，多種類型的分析模式，監測結構一目了然。
三、系統監測內容
根據現場實際情況，勘查選取實際監測項
1. 位移監測：監測基坑壁體的表面位移情況
2. 沉降監測：監測基坑壁的沉降情況
3. 裂縫監測：監測基坑壁裂縫后續是否開裂
4. 孔隙水壓：監測基坑內部的水壓力情況
5. 內部形變：監測基坑壁內部的位移情況
6. 土壓監測：監測基坑壁墻體承壓情況
7. 錨桿拉力：監測錨桿受力情況
8. 墻體內力：監測基坑壁與回填物的受力情況
9. 地下水位：監測基坑地下水情況。
四、拓?fù)鋱D
五、應用價值
及時了解基坑情況，對潛在災害進行提前預警，對突發事件應急報警，降低基坑事故生命財產重大損失和惡劣社會影響。
六、系統組成
1. 數據采集系統
地質災害一體化智能監測站由機箱、遙控終端機RTU、太陽能板、蓄電池、各類傳感器、防雷器等組成，采用太陽能供電，根據不同應用的場合選擇相應的傳感器，及時采集降雨量、表面位移、深部位移等要素，并按規定格式上傳。
2. 數據傳輸系統
數據傳輸系統可采用GPRS/3G/4G、無線電臺、無線網橋、衛星、LORA等方式，具體根據當?shù)鼐W(wǎng)絡情況及應用選擇。
3. 數據處理系統
數據處理系統可連續實時接收監測站上傳的數據，設備遠程管理、數據召測等功能，可與第三方SQL SERVER、ORACLE數據庫進行對接，提供各種應用數據支持。
4. 監測預警系統
分析預警系統應足夠的數據分析處理能力，分析要多角度、手段豐富，自動生成變形歷時曲線、變形分布圖和多因素相關圖；能綜合其他相關監測數據進行綜合分析與評價；能根據預設警界值進行風險判別。
結合基礎地理信息數據庫，提供基于GIS的地質災害信息管理與決策支持系統，建立地質災害防治決策支持的數據庫、模型庫、方法庫、知識庫及管理平臺，建立有效的分析和決策機制。以地質災害的空間圖形信息和屬性信息為基礎，依托數學評價、預測和預報模型以及GIS系統的空間分析能力，形象地進行地質災害和處理方案的風險評估，為職能部分有效控制、防治、處置地質災害、降低地質災害造成的損失提供科學決策依據，并根據預警等級采用短信、網頁、郵件、廣播、LED屏、大屏幕等方式自動發布預警、告警信息。
5. 其他輔助系統
包括預警廣播系統、應急系統、信息發布（LED發布或短信）、指揮系統、決策系統等。
七、設備介紹
1、孔隙水壓力監測站
孔隙水壓力監測站主要采用一體化滲壓監測站，結合深部位移監測實施，對坡體的孔隙水壓力進行監測，監測數據可通過2G/3G/4GINB-oTLORa/北斗/有線等通信方式實時傳輸?shù)奖O(jiān)測中心。
2、視頻監測站
視頻監控站能將被監控現場的實時圖像和數據等信息準確、清晰、快速地傳輸?shù)奖O(jiān)測中心，管理中心通過視頻監控站，能夠?qū)崟r(shí)、直接地了解和掌握各被監控現場的實際情況。同時，中心值班人員根據被監控現場發生的情況做出相應的反應和處理，因此能有效地管理地質災害監測設備的運行情況及其周邊現場情況.
3. GNSS位移監測站
GNSS監測站是管理人員就時掌控滑坡體形變和位移變化量的依據，各監測點長期連續跟蹤觀測衛星信號，通過數據通訊網絡（3G/4G/有線）實時傳輸GNSS監測數據到監測中心，并結合各參考站的觀測數據與起算坐標通過控制中心軟件準實時解算處理，最終得到各監測點的三維坐標。從而計算位表面位移，以及沉降位移量。
七、監測平臺
四川合瑞達結合自身專業優勢，自主研發的地質災害監測預警平臺，利用智能傳感技術、GNSS技術、物聯網技術、大數據技術結合專業地質災害監測設備，構建了實時監測、預警預報、信息管理、群測群防、輔助決策的綜合解決方案，廣泛應用于滑坡、泥石流、崩塌、地面崩塌、地面沉降和地裂縫等重點地質災害隱患點實時在線的自動監測。
地質災害監測預警平臺由站點管理、實時監控、圖像監測、預警管理、信息管理、統計分析、隱患點管理、系統管理組成。
八、應用案例
