一、系統背景
壓力鋼管一般用于水電站引水發電系統，以及長距離引調水工程的高壓管段，一方面承擔著大流量輸水的作用，又要承擔極大的內水壓力，國內水電站壓力鋼管承受水頭多在100－200米數量級，對抽水蓄能水電站則高達數百米水頭，另一方面，當管道內壓力波動時，壓力鋼管受脈動荷載，對焊縫、補償接頭等薄弱環節有非常高的要求。球叉、“卜”型叉由于結構復雜，平面力學計算不易，焊縫密集，應力集中，也是破壞的高危部位。
壓力鋼管一般由鋼板卷制，焊接而成，造價高，在長距離輸水工程中，往往是管壓最高的管段使用。當管道末端控制閥操作失當時，會引起管道內的巨大水錘作用，對接焊縫和加勁環受沖擊荷載作用；壓力鋼管相較于PCCP管，玻璃鋼管，球墨鑄鐵管等材質的管道，有更高的壓內壓能力，但自身的缺點也很明顯：由于材料強度高，同等內壓條件下，壁厚較薄。當管道內出現負壓時，壓力鋼管會發生局部失穩，最終造成管道受外壓破壞。一般的，鋼管耐負壓一般不超過相當于－5米水頭的吸力。
二、系統介紹
我公司針對壓力鋼管的工作特點，擬定在線監測的主要工作內容包括以下：
1.應力監測。
壓力鋼管所受荷載較大，且有脈動、沖擊荷載作用，在管道高壓段的環縫、加勁環對接焊縫、球叉、“卜”型叉等位置，大量布置應力監測傳感器，以持續監測材料的強度情況。對長距離輸水的明管，還須按向陽面和背陰面分別布置應力傳感器，監測管道停水檢修時段，受日照產生的溫差應力造成管道屈曲變形。當應力傳感器數值有斷崖式突變時，則判斷該傳感器附近板材發生局部失穩，須緊急搶修。
2.振動監測
對壓力鋼管進行沿線各點的振動監測，一方面有助于掌握壓力脈動對管道結構的影響，另一方面還可對長距離輸水管道內的流態有所掌握，例如水－氣并存的狀態，不利于壓力管道安全運行。當管道局部缺陷，如沙眼，焊縫裂紋等，或因磨蝕、氣蝕造成管壁破損，由高壓射水引起的板材高頻振動，也可被加速度傳感器捕捉到，從而指明缺陷所在位置。
3.無論是水電站的明管或埋管，又或者是長距離輸水管道，都存在不同程度的不均沉降，這給管接頭和焊縫帶來額外荷載，極端條件下會造成焊縫拉裂，管節脫開等現象。我公司高精度姿態監測，可測得極微小的角度變位，適用于地質條件有突變的管段或補償接頭。在沉降產生危害性破壞前，在線監測系統給出預警，提示停水處置。
4.其它可定制監測項
我公司研發的聲發射傳感器，可對微小的焊縫裂紋擴展進行監測。壓力鋼管的結構應力集中部位，設置多個聲發射傳感器，可對高危點進行實時監測，防止因應力脈動，流激振動引起焊縫缺陷擴展，造成鋼管失事。我公司在線監測系統還可接入多個視頻信號通道，可對局部低點，進排氣閥等可能存在“跑、冒、滴、漏”的位置，以及日常巡查不易接近的死角進行視頻監控。通過設置于管壁的壓力變送器，在線監測系統也可接入管道內壓信號，由于本系統工控機具有大容量固態硬盤和高可靠性的特點，可視為電站的“黑匣子”使用，按時間記錄的壓力值，與電站自動控制系統互相驗證測值準確性，也可用于管道安全評估的數據依據。
一、系統背景
啟閉機是重要的水工金屬結構設備，其可操作性和穩定性決定了水利水電工程安全。各型啟閉機的工作特征為低速重載，使用頻率低，部分深孔閘門啟閉機使用率接近1-2次/年，與港口機械常年連續使用的工況完全不同。因此套用港機的在線監測方法和思路不適用于水工金屬結構啟閉設備。
二、系統介紹
我公司研發的啟閉機監測系統，與實際水利水電工程緊密結合，監測內容和精度貼合實際運用條件，面向水利水電工程金屬結構啟閉機設備在線監測領域，提供的服務主要包括以下。
1、固定卷揚式啟閉機（簡稱：固卷）
固卷主要用于操作各類平面檢修、事故或快速閘門，水頭不高，孔口適宜的條件下，亦用來操作平面工作閘門，部分不需要啟閉機提供下壓力閉門的弧形工作閘門，也使用固卷操作。固卷主要失效型式是機械傳動鏈損壞，包括：制動器徑向跳動超差，連軸器同軸性超差，傳動齒輪膠合，齒輪過度磨損，斷齒，滾動軸承滾動體壓潰，滑動軸承斷裂抱死等。針對這些傳動系統可能出現的問題，我公司認為對整機主要部位的振動監測是固卷在線監測的重點。傳感器布置如下圖所示：
當前，啟閉機電控柜內一般均設置有較完善的荷載和開度指示裝置。我公司不再重復監測，而將重點放在振動監測上。對啟閉機傳動鏈的各節點位置設置多個單向加速度傳感器，將啟閉機運行過程中重點部位的振動值進行采集和存儲。啟閉機與閘門的振動完全不同，啟閉機是自身有激勵源的機械振動，通過特定點位的單向加速度值，經過數據處理和變換，可與測得的轉速，已知的各級齒輪齒數進行比較，當有明顯的周期性和關聯性時，可判斷該部位的部件有發生損壞的傾向，在完全破壞失效前，提示管理人員進行維修或更換。
我公司還可按客戶要求，增設位移傳感器，監測安全制動器制動盤端面跳動和軸向竄動。一般來說，卷筒是整機最重的部件，卷筒軸兩端的滑動軸承荷載最大，又處于低速運行條件下，潤滑不良。制動盤與卷筒剛性連接，監測制動盤的端面跳動既可確保制動器的制動安全性，也可掌握核心部件的工作穩定性；增設減速機高速軸輸入端溫度監測，針對裝配工藝不良，將啟閉機連續運行時軸承溫升情況納入監測范圍，有助于了解整體工作狀況。
2、門機監測
門機一般用于操作發電洞相關金屬結構產品和多孔泄水閘共用的平面檢修閘門。一般荷載不大，操作頻率不高，但由于門機受現場條件制約，一般位于壩頂，如風、雪等活荷載具有一定的不確定性，加之起升機構位于門機頂部，重心偏高，當?shù)卣鸷奢d作用時產生鞭梢效應，對門機有較大影響。除起升機構參照固卷設置相應監測手段外，還需對門腿、主梁等結構件監測，原理框圖如下所示：
門腿的應力傳感器并不是以材料的許用應力限值為目標的結構強度監測，而是通過比較不同門腿應力值的大小，判斷門機整體抗傾覆安全性。當兩側門腿應力差值較大時，表明當前門機受強風作用，須檢查夾軌器工作狀態，必要時增加臨時錨錠裝置，保證門機抗傾覆安全。
門機為鋼結構件和機械傳動機構的綜合體，整體剛度偏弱；通常水利水電工程水面開闊，壩頂風力強，風向因壩體影響而多變。門腿在風場中可能產生各向的振動，屬流固耦合問題，十分復雜。現行門機結構仍然遵循考慮動荷載的靜力學設計原則，我公司偏重于整體的動力學特性研究：通過布置于門腿和主梁的三向加速度傳感器，采集數據，經處理和數學變換后，嘗試與主要構件的模態分析結果進行比較，對門機的動態安全性和穩定性進行預警。
3、液壓啟閉機
液壓啟閉機較為精密，自動化程度高，電氣保護完善，閥組具有冗余設計。我公司對液壓啟閉機的在線監測重點在油缸鉸軸的工作特性監測，輔以機架結構的應力監測。如下圖所示：
通過對油缸鉸軸的監測，能及時發現鉸軸軸承的隱患，在發生鉸軸抱死前，在線監測系統發出示警。
水利水電工程對啟閉設備的需求是多樣的，其它啟閉機型式，如盤香式啟閉機、螺桿式啟閉機、臺車式啟閉機等，可依據您的需求，靈活定制監測內容，敬請來電來函垂詢，我公司竭誠為您提供監測方案和分析服務。
一、系統概述
四川合睿達群閘聯控信息化系統適用于河網、河涌水閘等水利工程設施的綜合監控、實現工情、水文水情數據的綜合采集和閘門的遠程監控、實現河網水閘群的自動控制和智能調度 , 提高河網水閘綜合管理的科學化、合理化水平，通過調控實現補水、換水進而改善水環境，滿足水利工程防洪、排澇、擋潮要求的同時，確保水資源的合理調度，有效控制內河水位，減輕突發性自然災害造成的危害。
二、系統特點
1. 基于 GIS 一張圖展示，數據查詢直觀、操作更方便
2. 工程設施信息集中展示，水情、雨情、工情、水質數據綜合采集
3. 現場“無人值守、少人值班”，遠程集中監控，統一調度
4. 水閘運行數據、狀態及現場環境可視化，管控全面
5. 群控調度功能模塊化，調度規則按需定制，閘門控制策略制訂靈活
三、系統主要功能
1. GIS 綜合展示：閘站分布，水位水勢信息
2. 水閘監視：運行狀態及開度
3. 視頻監視：輔助運行操作
4. 預警管理：信息查詢、指標設定
5. 群閘聯控調度：遠程調控、聯動控制、方案制訂、評價
6. 基礎信息管理
7. 綜合統計與分析
8. 來水預測
9. 水量水質分析
10. 水量調度
11. 防洪調度
12. 排澇調度
13. 數據服務：支持與水文氣象、水質系統對接
四、系統界面
一、系統概述
水質監測系統可應用于水資源循環利用的各個環節，實現對飲用水及生產、生活污水水質的實時連續監測。該系統在及時掌握水源地水質狀況、預警重大或突發性水質污染事故、保障飲水安全、控制污水達標排放等方面發揮了重要作用。
二、系統拓撲圖
水質監測系統拓撲圖
浮漂水質監測
立桿式水質監測
立桿式水質監測
三、系統功能及特點
1、 實時監測水源地及飲用水的水溫、溶解氧、pH、電導率、鹽度、濁度、藍綠藻，氨氮離子、余氯等參數，并可擴展其它監測功能。
2 、實時監測排污口及污水處理廠污水的濁度、PH、COD、氨氮離子、溶解氧、重金屬離子等參數，并可擴展其它監測功能。
3、水質監測數據超標、水質分析設備故障、現場供電異常時，自動報警。
4、具備監測數據、報警數據的查詢、統計、分析功能，可自動生成統計報表和趨勢曲線。
5、 具備現場設備的實時監控、遠程維護、遠程診斷等智能管理功能。
6、可擴展遠程拍照或視頻實時監控功能。
7、 可集成控制系統，實現對泵、閥或其它設備的就地、遠程控制功能。
8、 系統軟件支持與其它平臺對接，實現多系統聯動，以快速應對突發性水污染事件。
四、系統應用產品
五、安裝圖例
立桿式水質傳感器安裝
水質浮漂站安裝

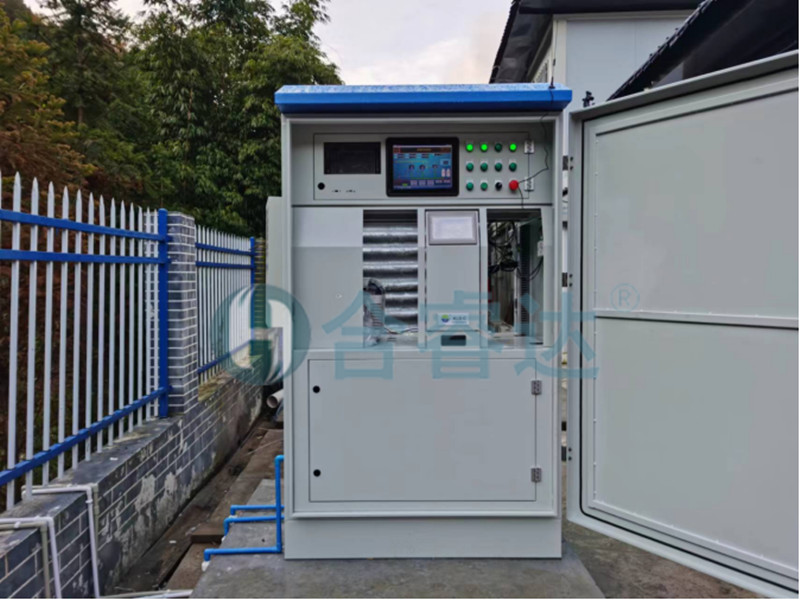

多參數水質監測站房安裝
六、站房控制界面
七、平臺展示
一、系統介紹
閘門信息化系統，以“無人值守”為設計原則，為用戶提供了一套既可現場對閘門進行控制，也可遠程進行閘門啟閉的自動化控制系統，該閘控系統可接入渠道水位信號、流量信號，或現場視頻信號等，能夠?qū)⑺?、流量、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，構建成水資源的監控平臺，使得遠方操作更加可視，達到無人值守、合理調度分配。
二、閘控系統功能
1、實現現場手動、現場自動
現場手動：閘門所在現場設置有閘門電控柜，電控柜設置有閘門控制用的升降停按鈕和控制權限切換開關，將控制開關切換到現場手動擋，利用工具實現閘門的現場手動開關。
現場自動：在現場閘門電控柜上設置觸摸屏，觸摸屏除了顯示閘門和水位的實時信息外，還可以通過觸摸屏按鈕接收信息，在控制開關切換到現場自動控制擋，可以利用觸摸屏上的人機界面和內部運行的控制軟件實現閘門的現場控制。
2、遠程控制
遠程控制：現場有現地、遠程控制權限切換功能，當現場授權于遠程后，管理中心獲得控制權限，可以遠程控制閘門的開閉，管理中心可以使用監控計算機運行的閘門控制軟件遠程控制現場閘門。
3、急?？刂?/span>
無論現場還是遠程控制，一旦險情發生，需立即停止閘門運行時，現場控制柜設置急停按鈕，以停閘、停電，確保安全。
4、具有運行狀態判別，故障多重保護和報警功能
閘門運行過程中，運行狀態和信息被實時監控，并被作為閘門運行動作的前提判斷條件，防止發生錯誤動作無法調節，防止設備損壞。當監測到各種信息邏輯不協調，互相矛盾時，則立即停機報警，等待檢修。
5、實時采集信息
閘門開度、閘門狀態、閘門位移越限開關狀態、電機運行參數、等各類實時參數與狀態信號。
6、數據通信
閘門終端和管理中心之間依靠4G遠程通信進行數據傳輸，傳輸數據包括實時采集數據、控制命令數據、故障警報數據等。
三、智能測控一體化閘門
智能測控一體化閘門采用太陽能供電系統供電，配置蓄電池和太陽能電池板，是集測、控于一體的新型閘門。其主要包括五部分：閘門控制器、太陽能供電系統、傳感器檢測系統、動力傳動系統、鋁合金材質閘門主體。
測控一體化閘門
1、閘門控制
智能測控一體化閘門的通訊系統支持GPRS、以太網、無線網橋等多種通訊方式，便宜連接調度中心和現場控制點，可以實現遠程監測、信息交互。
2、太陽能驅動系統
太陽能驅動系統為整個系統提供能源支持，無需交流配電，既節約能源又有助于環境保護，同時為偏遠地區的使用提供了可能。每個閘門都配有兩塊60W太陽能板和兩塊65AH的蓄電池，可為整套系統提供不間斷電源供給。
3、現地閘門控制
控制柜可由操作人員進行操作?？刂乒衩姘逵行畔⒔缑婧筒僮鹘缑?。信息界面僅限于用戶查看設備基礎信息使用，操作界面則可以進行閘門的調節，操作界面需密碼進入。
操作方式包括：本地控制，遠程控制，電氣控制，機械控制。其中本地控制與遠程控制不能同時進行控制，電氣控制與機械控制為應急控制方式。
四、閘門遠程控制系統
系統平臺是集數據展示、邏輯判定、遠程控制、設備偵測、報警通知、視頻管理、設備管理、用戶管理于一體的多業務處理及應用平臺軟件。
軟件主要功能說明如下：

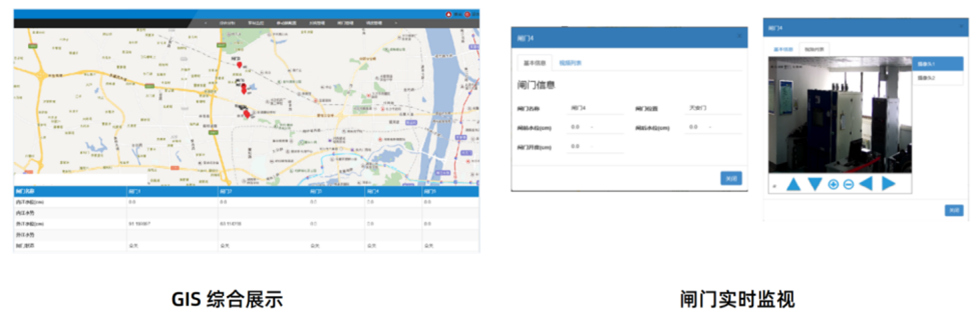

1、GIS地圖展示
2、數據展示：
直觀展示站房內各個關鍵參數的監測數據如：流量、水位、視頻信息閘門控制。進入操作頁面，也可以通過開度設置，水位設置、流量設置控制閘門的啟停。
（1）、閘門位置控制：輸入預設的閘門開度設定值，按確認鍵即可，閘門自行運行到所設閘門開度，開始放水。放水完畢，輸入閘門開度值為0，按確認鍵即可，閘門自行運行到最低點，閘門關閉。
（2）、水位控制：通過所測水位值與閘門的聯動，輸入預設的水位設定值，按確認鍵即可，閘門自行開啟，開始放水。待水位值達到所設水位值后，閘門自動關閉。
（3）、流量控制：輸入預設的流量值設定值，按確認鍵即可，閘門控制器通過采集的流量值數據，再達到所需流量值后，閘門自動關閉。
3、設備流量監測：
對水位按照（日、月、年）進行報表統計
4、報警管理：
實時偵測各個監測站點設備運行狀態，根據偵測結果分析異常原因，生產報警信息如：電源缺相、電流超上限報警、電壓超下限報警、電機溫度超上限報警、水壓不足等，并及時將報警信息推送給用戶，方便用戶第一時間進行報警原因排查。
5、視頻數據實時查，支持App遠程控制及數據查看
水位數據查看 閘門app控制
五、測控一體化閘門應用案例
