首頁 > 解決方案安全監測智慧水利智慧水電智慧城市智慧灌區

Solution
解決方案

污水水質在線監測系統

一、項目背景

水是個世界性問題,目前水源的缺失已經引起世界各國的關注,究其缺水的原因,很大一部分是來自水源地被污染,相對污染的最大比例是城市污水的排泄,城市污水大多來自于企業污水排放,垃圾的污染。規?；B(yǎng)殖場每天排放的污水量大、集中，并且污水中含有大量污染物，如重金屬、殘留的獸藥和大量的病原體等，因此如不經過處理就排放于環境或直接農用，將會造成當?shù)厣鷳B(tài)環境和農田的嚴重污染。

隨著經濟水平的提高，農村地區生活水平得到改善，同時產生的生活污水也高于以往。由于農村居民污水治理意識薄弱，導致農村地區污染日益嚴重。因此投資于監測和監管，提供一個有效、實用先進的監測系統和解決方案，加強環境監測變得迫在眉睫，建立污染源在線監測系統、污水處理校驗系統，提高水質監測能力，勢在必行。其主要衡量指標有PH值、電導率、氨氮、總磷、CDD、濁度等。

二、系統概述

污水水質監測系統是由污水排放監測點（圖像站、水質站、流量站）、污水水質在線監測平臺組成。系統可實現對企業廢水、城市污水、農村污水、養殖業污水的自動采樣、流量的在線監測和主要污染因子的在線監測以及現場情況的抓拍；實時掌握污水中污染物排放總量，實現監測數據自動傳輸；由監測點對水質參數自動采集、處理、保存和遠程通訊傳輸，污水水質在線監測平臺部署于云服務器上，對數據進行匯總、整理和綜合分析。水質站用于監測河道排污口水質信息，采用有人看管、無人值守的管理模式。

污水排放監測點系統由采樣系統、測量系統、數據采集傳輸系統三部分組成。采樣系統由泵、采樣管路、專用采樣器、控制單元等構成。測量系統由測量儀器及數據采集終端構成。數據采集傳輸系統由數據采集終端及通訊模塊構成。

三、系統拓?fù)鋱D

四、系統主要功能

1、實時監測污水的主要指標PH值、電導率、氨氮、總磷、CDD、濁度，為污水排放是否達標提供依據；

2、實時監測污水排放量；

3、實時回傳現場抓拍照片，監測現場環境；

4、平臺對數據進行匯總、整理和綜合分析。

五、平臺介紹

1、水質在線監測平臺利用計算機對遙測數據快速處理和加工成各種數據報表，及時向有關人員提供信息服務，并提供相應的業務支持和管理功能。

中心平臺系統主要由以下部分組成：云服務器、平臺軟件、數據庫。

服務器主機：阿里云平臺

平臺軟件：水質在線監測系統

數據庫：mysql數據庫

2、平臺管理

登錄界面

3、設備系統管理

4、數據管理

查看詳細
金屬結構在線監測系統

  一、系統介紹

合睿達金屬結構實時在線監測系統覆蓋了水利水電（啟閉機、鋼閘門、升船機、引水壓力鋼管、水泵）、起重機械（起重機、電梯等卷揚提升機械）、等工業設備。

二、系統原理

基于金屬結構、電機、液壓缸的結構特點和軸承的故障機理以及現代信號處理技術、計算機技術、人工智能技術和網絡通訊技術等建立的，具有先進性、可靠性、實用性和可擴展性等特點。在這些設備運行過程中，提取其外部狀態信號，如激振、應力、聲發射、振動、壓力脈動、溫度和其他過程量信號，通過對這些狀態信號的采集、存儲、分析、比較，判斷設備內部潛在的或已經形成的機械和電氣故障，為設備維護部門提供第一手信息和資料，從而實現預知維修，并通過振動數據分析，實現精密維修，縮短維修用時，為檢測維修制度合理化提供準確的數據基礎。

水工金屬結構的故障問題主要有腐蝕、應力超標、振動問題、焊縫問題、啟閉力問題等，影響其安全運行的因素主要有運行環境、結構應力、動力響應、運行姿態、門槽水力學參數、啟閉機運行狀態、運行操作管理人員素質等動脈等。針對以上影響水工金屬結構安全運行的關鍵性因素，我們將對以下幾個方面對其監測及其分析：

（1）應力監測：對閘門的主梁、門軸柱、斜撐桿、頂?shù)讟械戎饕獦?gòu)件進行應力監測，并對閘門的結構強度進行評估。

（2）運行姿態監測：對閘門運行姿態進行監測，實時掌握閘門運行情況，并對其進行運行安全性評估。

（3）頂?shù)讟屑熬硗草S承處監測：對閘門頂樞軸、底樞蘑菇頭、卷筒軸軸承的運行狀態進行監測，實時掌握頂樞、底樞、卷筒的受力狀態及運行狀態，并對其進行安全性評估。

（4）振動監測：

對閘門、門蘑菇頭等位置進行激動監測，實時掌握閘門的動態特性，并對其進行運行安全性評估。

對啟閉機的電機、減速箱、卷筒、液壓油缸的振動監測，實時掌握啟閉機、電機、減速箱的動態特性，并對其進行運行安全性評估。

（5）軸向位移監測：對卷筒的軸向位移進行實時監測，判斷軸向竄動的嚴重程度，實時掌握卷筒動態特性，并對其進行運行安全性評估。

（6）轉速監測：對電機轉速，輔助振動監測進行啟閉機狀態的綜合分析

  三、系統運維圖

合睿達金屬結構實時在線監測系統可無縫連接機組的狀態監測系統形成水電站設備智慧運維系統（如下圖）。

四、系統集成

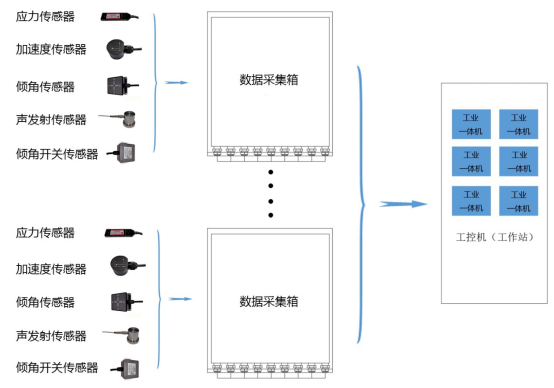

我公司經過反復試驗，計算和驗證，選用優質傳感器采集數據，研發高精度A/D轉換采集板卡，自行編制數據處理、顯示、存儲及分析軟件，定制并采購優質電控箱柜，將在線監測的全部環節集成為系統，進行整體安裝和部署，系統示意圖如下。閘門監測主要項目和顯示界面如下圖所示，針對不同工程，還可定制顯示內容。

當一個工程具有多孔閘門須同時監測其工作狀況時，可按下圖所示，依據工程現場條件，將多扇閘門的數據顯示、存儲工控機集成在一個電控柜內，以節省閘房操作空間。

查看詳細
生態流量在線監測系統

  一、生態流量監管背景

生態流量是指水流區域內保持生態環境所需要的水流流量。近年來，一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸，一定程度上影響了河流的正常生態功能和群眾的生產、生活。為保障河湖生態用水，推進小水電綠色發展，維護河流健康生命，水利部發布了《水利部生態環境部關于加強長江經濟帶小水電站生態流量監管的通知》（水電[2019]241號）。為做好小水電站生態流量監管平臺建設工作，水利部組織編制了《水利部辦公廳關于印發小水電站生態流量監管平臺技術指導意見的通知》（辦水電函〔2019〕1378號）。

  二、生態流量在線監測系統整體架構

生態流量在線監測系統以自動化流量和視頻監控為主，可集成水位站、水質監測、視頻監測系統等功能，系統通過多種傳輸方式，實時、準確地將遙測發送站采集到水情數據傳輸?shù)胶笈_。通過水位數據、閘門開度值（或泄放流量的鋼管口徑大?。┘霸撾娬敬髩卧O(shè)計資料等數據計算出當前生態流量泄放值。便于水利監管單位及時掌握水電站的流量下泄情況，保障下游河流的生態用水。

  三、生態流量在線監測系統功能

生態流量在線監測系統包括下幾個功能模塊：

系統概括：包括設備總數，在線情況等，公告通知，今日報警等情況。

實時監測：對每一臺設備運行狀況的檢測，實時采集的數據流量，站點在地圖上的分布等。

電站信息：可以在線查看電站信息。

統計報表：對采集數據進行分析統計，走勢圖、柱狀圖，以及按日、月、年查詢，并支持?jǐn)?shù)據導出。

設備管理：對設備安裝地點，備注說明，多級樹狀分類進行集中式管理。

系統設置：開設賬號供他人使用，系統日志、權限分配進行查看設置。

  四、數據展示

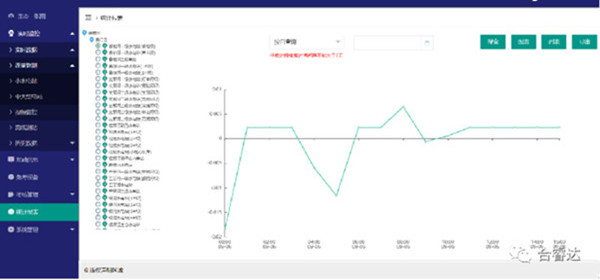

生態流量一張圖自動生成流量曲線

流量報表小水電站監測管理

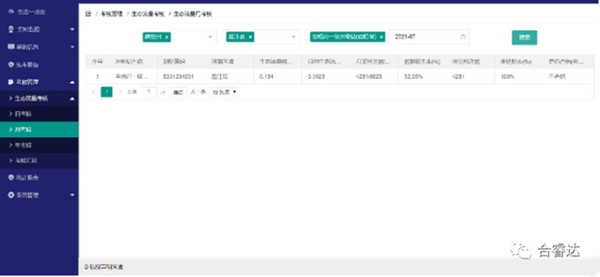

考核管理視頻數據疊加監控

  五、硬件系統

  六、安裝效果圖

查看詳細

一、背景

管道會因地質沉降產生非均勻應力集中效應導致形變，進而誘發周邊生態系統的漸進式結構損傷，嚴重情況下可能引發管道完整性管理失效風險。傳統人工巡檢模式存在監測盲區大、響應滯后等缺陷，難以滿足現代管道全生命周期管理的需求。建立基于多源傳感物聯網的管道本體變形監測，通過實時感知管道力學狀態演變，可以及時預警地質災害的發生，實現管道的安全控制，減少因地質災害造成的管道破壞，為管道的運行維護策略提供保證。

二、監測方案概述

管道通過地質災害區域的部分管線通常要承受增長的縱向應變，因此獲取管道縱向應變的變化是管道力學監控的主要內容。取得了管道的應變變化數據，就可以利用材料的應力應變關系判別管道的力學狀態。

依據材料力學強度理論及彈塑性失效機理，管道結構在外部載荷作用下，當主應力組合或等效塑性應變達到材料屈服強度或極限應變閾值時，即發生強度失效或屈曲失穩。因此管道設計時根據管材和管道的幾何尺寸規定了管道的容許應力或容許應變。

通過監測數據能夠掌握管道在外力作用下的力學行為和變形趨勢，因此與操作條件下荷載（內壓、溫差）引起的應力或應變和管道彈性敷設產生的彎曲應力或應變進行組合，與容許應力或容許應變進行比較，就可以對管道的力學狀態進行評價，通過將加速度轉換為信號的傳感器，測量空間加速度，就可以全面準確地對管道本體變形趨勢進行監測，此外還可以利用位移傳感器測量管道的裂縫和位移量，對管道的裂縫進行長期的相對位移變化監測。

三、合睿達管道位移自動化監測方案介紹

（一）、監測目標

支墩穩定性：實時監測支墩位移、沉降、傾斜等形變參數。

應力應變：檢測支墩結構應力變化，預防因荷載超限導致的破壞。

（二）、監測技術選型

2.1感知層（傳感器）

監測參數	傳感器類型	技術特點
位移/沉降監測	高精度GNSS定位	毫米級精度，適應復雜環境
傾斜角度、振動	MEMS傾角傳感器	低功耗、實時響應
應力應變	振弦式應變計	長壽命、分布式監測

2.2設備參數

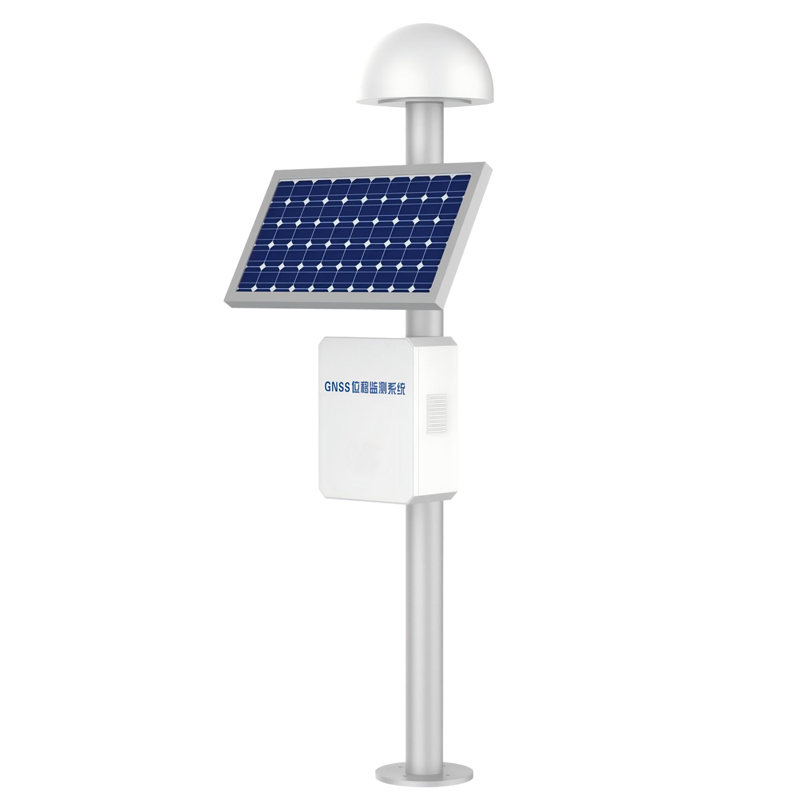

①GNSS監測一體機


型號	HRS-001
信號	北斗、GPS、GLONASS、Galileo
精度	平面：±（2.5+0.5×10^-6×D）mm 高程：±(5+0.5×10^-6×D)mm
功耗	≤2W
通訊	支持4G、5G全網通
MBT	80000小時
防護等級	IP69

②一體式智能采集儀

型號	HRSZNJC
傾角量程	±90°（三向）
傾角精度	±0.1
加速度量程	±2g
加速度精度	±1mg
定位模式	GPS+北斗
數據輸出	傾角數據、加速度數據、定位坐標、信號強度
防護等級	IP67

③振弦式應變計

型號		HRS-10	HRS-15	HRS-10M	HRS-15M
尺寸參數	儀器標距	100mm	150mm	100mm	150mm
	有效直徑d	20mm	20mm	23mm	23mm
	端部直徑D	33mm	33mm	33mm	33mm
性能參數	測量范圍	3000με（拉伸1500με；壓縮1500με）
	分辨力	0.015%F.S
	擬合/端基精度	0.1%F.S/0.5%F.S
	測溫范圍	-40℃～+80℃
	測溫靈敏度	±0.1℃
	測溫精度	±0.5℃
	溫度修正系數 b	13με/℃
	彈性模量 Eg	150～800MPa		800～1500MPa
	耐水壓	0.5MPa、1MPa		2MPa
	絕緣電阻	50MΩ

3. 數據處理與分析

邊緣計算：在網關端進行數據預處理（濾波、異常值剔除）。

云平臺：各類傳感器數據整合分析，并進行可視化顯示。

4. 通訊、供電方案

太陽能+鋰電池（適用于無電源場景）。

4.1.供電系統：

GNSS監測主機與采集儀供電采用太陽能供電。主要設備有：100W太陽能板，100AH蓄電池，太陽能控制器，監測主機。連接示意圖如下：

4.2.通訊系統：

普適型監測數據傳輸采用4G 傳輸模塊，應用 4G 網絡傳輸至部署在云平臺上的物聯網系統，并通過物聯網云平臺進行網絡發布轉發到服務器。

服務器通過解算軟件解析數據，輸出原始坐標值，解算后數據傳輸至展示平臺，平臺展示累計位移量。
