一、政策
為加快推進水利治理體系和治理能力現代化，水利部于2024年4月印發《關于推進水利工程建設數字孿生的指導意見》的通知，充分發揮數字孿生技術對水利工程建設高質量發展的驅動作用，提升水利工程建設全要素、全過程的數字化、網絡化、智能化管理能力，建立透徹感知、智能先進、互聯協同、科學高效的水利工程建設管理新模式，保障水利工程建設質量、安全和長效運行。
二、必要性
1、防汛抗旱
在汛期，準確監測水庫的水位和降雨量，通過水利專業模型分析計算，能夠幫助相關部門及時預測和掌握洪水的發生發展趨勢，為水庫調度決策提供科學依據。通過提前泄洪或攔蓄洪水，合理調控水庫的出水流量，保持水庫的安全水位，也可以有效地減輕下游地區的洪澇災害影響。
在干旱時期，預測水庫的蓄水量和來水量，可以合理安排水資源的調配，保障農業灌溉、工業生產、居民生活用水和生態環保用水的不同需求?。
結合上下游防洪要求和水庫自身安全運行條件，以水利專業模型為基礎，通過動態規劃等方法，優化水庫的防洪調度規則。
2、水資源管理
水庫預報模型可以準確掌握水庫的來水情況和水資源現狀，根據來水的不同等級和發展階段，計算水庫的水量平衡，確定不同的調蓄方式?？紤]水庫的來水量（包括地表徑流、地下水補給等）、用水量（如灌溉、供水等）和蒸發滲漏損失等因素，精確地分析水庫的水量收支情況，合理安排生活生產供水計劃。
當水庫承擔多種功能，如供水、生態等時，水利專業模型可以綜合考慮這些目標。通過建立多目標優化模型，以供水保證率和生態需水量等作為目標，通過模擬不同的水資源分配方案，找到最優的配置策略。
三、系統介紹
智慧水庫數字孿生系統基于信息化基礎設施，利用云計算、物聯網、大數據、人工智能、遙感、數字仿真等技術，對物理流域全要素和水利治理管理活動全過程進行數字映射、智能模擬和前瞻預演，支撐水利業務“四預”功能實現。實現水庫公共數據的全面整合與共享，預留與上級主管部門、大數據等信息化系統之間的數據和業務接口，為實現水庫工程管理、水庫政務管理、應急指揮等核心的統一管理提供強有力的信息化支撐手段，為水庫安全運行與科學調度提供智慧化的管理手段。
四、系統亮點
智慧水庫數字孿生系統采用AI動態監管，打造“數字水庫”。
1、AI智能信息采集
AI智能信息采集用于大壩安全、水雨情、實時視頻、GIS地圖、流速流量、洪水預報、水質監測等。
2、數據集成化管控
數據集成化管控具有數據匯集、數據分析、溯源推導、預報預警等功能。
3、水庫動態監管平臺
4、構建水庫洪水演進分析數字化場景，直觀化展示洪水時空演進過程，并實現山洪災害風險落區的動態更新。
5、構建統一、高效、科學、規范的山洪災害防御體系，全面提升山洪災害監測預警的信息化管理水平，有效預防、及時控制和最大限度的消除山洪災害危害。
6、以動態化數據為依據一鍵生成災情報告，并通過智能化預案，選擇最優的調度方案，有效提高決策的科學性。
五、系統平臺
水庫管理平臺
數字孿生平臺
大壩安全監測平臺
水庫管理平臺
水利一張圖
單點數據分析
水位數據分析
流速流量數據分析
監測成果表自動生成
實景可視化、重要信息實景標注
相關視頻、數據關聯展示
重點區域警戒看護
報警模塊
巡檢上報模塊
大數據看板—定制化
移動監控端
六、系統功能內容
（1）、智慧水庫數字孿生系統建立以水雨情監測、大壩安全監測、防洪調度、興利調度、應急響應以及綜合管理等核心業務為一體的綜合業務系統，為水庫工程安全管理提供業務支撐。
（2）、系統建立基于ESB、微服務、SOA、ETL的信息系統架構體系，為業務應用系統協同業務、系統與數據之間、數據與數據之間提供高效的數據中臺和業務中臺，為信息系統業務功能擴展提供有效的保障。
（3）、結合信息化系統建設情況，對多源異構數據資源進行匯聚、清洗、共享，通過數據算法，實現數據最大限度的應用，建立“一數、一源、一責”的制度體系，確保數據動態更新，為應用系統提供規范的、可用的數據資源。
（4）、通過建立二三維一體化的GIS 平臺，借助無人機航拍技術、實景地圖技術等新型展示方式，將數據監測、分析模型與GIS 進行關聯，形成地理信息數據庫，發布具備工程管理價值的業務系統。
（5）、借助于BIM 技術對重要的水工建筑物進行三維建模，將大壩安全監測與三維模型結合，分析評估建筑物安全狀態，預測建筑物變化趨勢，指導工程管理和運行維護。
（6）、數字化監護采用數字孿生技術，基于實測的遙感影像和勘察的水庫數據，構建的一、二維水動力模型，預測分析洪水演進與淹沒過程，并在三維場景中展示防御對象的詳細信息。
（7）、通過無人機、無人船采集數字高程模型（DEM）、正射影像圖（DOM）、傾斜攝影模型及水下地形等地理空間數據，構建數字孿生可視化模型，并結合水利專業預測預報模型，實現“預報、預警、預演、預案”能力。
（8）、多部門聯動匯集水利、氣象等部門的數據，整合共享數據資源，打通多個數據源系統，實現跨部門數據共享，并開啟多級預警模式，實時開展動態研判。
（9）、智能預案通過移動端事件處置APP和跨部門聯動機制，實時動態掌控水庫情況和應急處置情況，一鍵生成水庫監測報告。
七、應用案例
馬湖水庫數字孿生平臺
一、系統結構
四川合睿達水庫大壩監測系統主要包括滲流監測系統、流量監測系統、雨量監測系統、沉降監測系統組成。每一個監測系統由監測儀器及自動化數據采集裝置（內置通信裝置、防雷設備）、附件（電纜、通信線路、電源線路）等組成，主要是把布設在水庫各結構物內各類監測儀器的數據按照特定的采集頻率進行采集，從而通過無線通信模塊將各采集系統的采集數據上傳至安全監測云平臺中。
二、工作原理
監測云平臺將各監測數據系統整合在統一的平臺上，云平臺可對監測系統的監測數據，以及人工巡檢、人工采集的數據實時進行管理、分析、處理，讓業主及工程管理人員實時掌握工程的運行狀況，及時、準確判斷工程的安全狀況提供可靠的依據，對整個工程實現持續不間斷的在線監控。
三、系統監測內容
變形監測：表面位移監測、內部變形監測、撓度監測、裂縫和接縫監測、基巖位移監測；
滲透監測：揚壓力、地下水位、孔隙壓力、滲流量；
應力監測：混凝土應力、巖體應力、鋼筋應力、土壓力；
水文氣象監測：溫度、濕度、風速風向、氣溫、氣壓、雨量、水位。
四、主要產品
水庫大壩監測系統主要產品：滲壓計、水位計、量水堰計、多(單)點位移計、應變計/應變計組、無應力計、鋼筋計、錨桿應力計、錨索計、測斜儀、裂縫計、位移計、位錯計、土壓力計、土體沉降計、脫空計、固定式測斜儀、傾斜儀、GNSS、翻斗式雨量計、溫濕度計、無線智能振弦采集儀、多通道振弦/差阻采集儀、485通用采集儀。
五、在線監測云平臺
云平臺提供數據采集、數據展示、圖表繪制、統計分析、安全預警和系統管理等功能，實現動態跟蹤管理，及時掌握大壩狀況的變化趨勢，輔助管理者科學決策。
（數據曲線圖）
根據滲壓計的測值，可換算成水壓、水頭、水位高程（需在平臺軟件上設置安裝高程）。通過云平臺可方便的自定義計算公式，可同時監測滲壓計的溫度，查看測值與溫度相關曲線。根據滲壓計的測值結合實際工程信息，可繪制浸潤線。
1、滲流監測管理系統
2、流量監測管理系統
3、沉降監測管理系統
4、工程大事記及管理中心
一、系統介紹
水庫雨水情自動測報系統輔助水利管理部門實現水庫雨水情信息“全要素、全量程、全覆蓋”自動測報。系統具備水庫水位、雨量、現場圖像/視頻等水文信息采集、傳輸、處理及預警廣播等功能，有效提升了雨水情信息的時效性和準確度，為保障水庫安全運行及輔助流域防洪聯合調度決策提供數據保障。
二、系統拓撲圖
三、系統功能特點
1、水位、雨量等數據遠程監測，及時報送汛情信息
（1）、遠程采集水位計、雨量筒等數據
（2）、按標準水文/水資源規約，通過4G/5G/NB-IoT/以太網/北斗網絡，自動上報至省、市、縣水利平臺
（3）、 可擴展流速、流量、水質監測等
2、圖像/視頻監控，可疊加測點數據
（1）、對水庫關鍵位置進行可視化管理，方便汛期或險情發生時遠程巡檢
（2）、視頻監控按需配置，滿足現場視頻實時查看需求
（3） 、圖像/視頻可疊加測點位置、庫水位、降水量等數據，實現可視化遠程監測
3、報警信息聯動預警廣播，及時通知可能受災人員撤離
水位越限、大雨/暴雨自動預警，上傳報警信息并直接聯動警燈閃爍，高音喇叭自動播報防汛語音信息。
4、雙通道模式，信息傳輸更可靠
（1）、數據通道4G/5G/NB-IoT/北斗，圖像/視頻通道4G/5G，有效降低終端功耗 ；
（2）、主通道4G、備用通道北斗短報文，保障惡劣天氣情況下，終端正常上報。
5、越限自動報警，及時預警汛情
（1）、庫水位/降雨量超限時，系統自動報警，及時報送汛情信息；
（2）、自動向責任人手機發送報警短信（選配）。
四、硬件系統
五、監管平臺
1、一張圖綜合展示，輔助管理
2、雨量、水位數據持續穩定監測，智能報警
3、巡檢管理，輔助人員調度
六、應用案例
一、背景
隨著科技的不斷進步，人們對于自然災害的防范和治理越來越依賴技術手段。白蟻作為自然環境中常見的害蟲，對于水利設施的危害不可小覷。許多堤壩內白蟻活動頻繁，其蟻道四通八達，尤其在汛情時，這些蟻道可能成為堤壩垮塌的重要原因，建設一套白蟻監測預警系統很有必要。
二、系統介紹
水庫大壩白蟻監測預警系統是通過使用先進的傳感器和數據分析技術，實現對白蟻活動的實時監測和預警，通過聲波、震動、磁場等手段，監測白蟻的存在和活動，提供及時反饋和警示，幫助人們采取相應的防治措施，以減少白蟻危害。
三、主要設備
HRD-04B白蟻監測裝置采用IoT領域基于蜂窩的窄帶物聯網的一種新興技術，支持低功耗設備在廣域網的蜂窩數據連接；具有低成本、低功耗、廣覆蓋等特點。一點一站，在網絡信號覆蓋區域，不受應用場景建筑結構限制。采用白蟻喜歡吃的食物做誘餌，吸引白蟻取食，取食過程中觸動報警裝置。報警裝置發出信號，通過物聯網傳輸?shù)奖O(jiān)控系統，經過數據處理，監測結果呈現給用戶。用戶通知白蟻防治專業員，對報警的監測裝置進行檢查，發現活體白蟻，用專用餌劑進行誘殺，達到預防和控制的目的。
產品特點：
1、HRD-04B白蟻監測裝置采用了環路技術與自主網通訊技術、互聯網技術等綜合運用，使該系統成為靈敏的白蟻監測預警系統。
2、改變了傳統監測裝置必須純?nèi)斯ら_艙式檢查，監測裝置做到了非開艙式白蟻自動檢測，并實現每天定時上傳自動檢測結果，后臺管理平臺立刻顯示檢測結果。
3、監測準確率達到95%以上。
4、各個部件均采用模塊化設計，形成部件各自獨立，運營相互互合，便于運營中的局部更換。
5、監測裝置外殼和內架采用樹脂尼龍綜合材料，感應電子模塊封裝達到IP68級，具有較好的耐腐蝕性，在潮濕、酸性等不同土壤環境中不易腐蝕，確保監測裝置在嚴酷的土壤環境中長期正常運營。
四、系統優勢
1、實時監測：系統能夠?qū)崟r監測白蟻的活動情況，及時發現異常。
2、自動預警：一旦系統檢測到白蟻活動異常，能夠自動觸發預警報警裝置，提供及時警示。
3、準確性高：通過科學的數據分析和處理，系統能夠準確識別白蟻活動特征，避免誤報或漏報。
4、可視化管理: 基于大數據的區域情分析判斷報警信息、維護信息、區域情情況.
五、系統用途
水庫大壩白蟻監測預警系統可廣泛應用于各類水利工程中，如水庫、堤壩、水閘等。通過對這些重要水利設施的白蟻監測，可以有效地預防和治理白蟻危害，保障水利工程的安全運行。
六、工程案例
一、國家政策
2021年水利部印發了《全國山洪災害防治項目實施方案（2021-2023年）》，提出“到2023年，山洪災害防治體系進一步健全，監測預警能力進一步提升，努力補齊山洪災害防治當前存在的明顯短板”的建設目標。
二、系統介紹

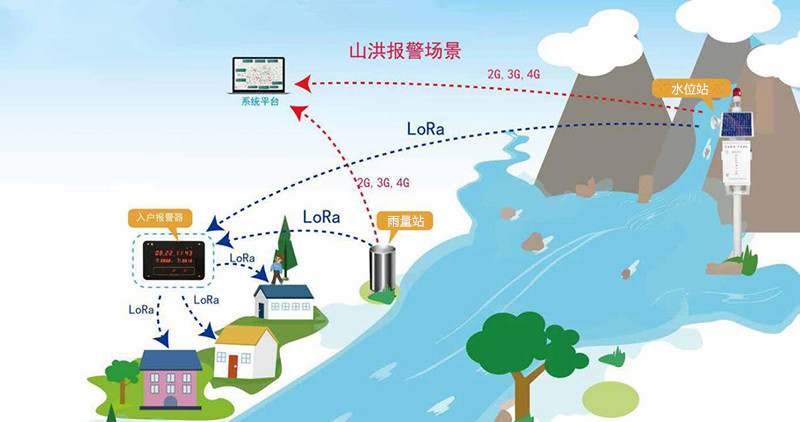

山洪災害無線預警廣播系統由水位站、雨量站、無線預警廣播與入戶報警器通過無線連接和視頻會商系統組成。設置有黃色、橙色、紅色三個預警級別，當水位（雨量）上升到水位（雨量）站傳感器設定報警水位（雨量）時會及時產生報警信號，無線預警廣播和入戶報警器接收信號并進行報警，同時雨量和水位信息也會通過 GPRS/4G 傳送到系統平臺，可以通過視頻系統觀察具體信息。為更好地發揮系統的防災減災作用，還需建立群測群防的組織體系，加強宣傳培訓。
三、主要設備
山洪災害無線預警廣播系統主要設備有簡易水位站、雨量報警站、水位流量站、水位視頻站、入戶報警器等。
四、系統功能
1、實時水雨情、工情信息綜合查詢統計分析;
2、多調度預案對比分析計算，并提供三維防洪調度仿真和推演;
3、內嵌各種防洪調度專業計算模型可供選配;
4、結合洪水風險圖、防洪概化圖進行GIS展現和分析;
5、系統支持流域洪水聯合調度模型、支持水庫和蓄滯洪區等；
6、水利工程的運用和調度模型，支持潰壩、潰堤等水利工程運用的實時調度計算和場景模擬;
7、多層次水雨情監測分析;
8、靈活的監測預警方式，完整的應急響應預案;
9、基于GIS的可視化內容豐富多樣、響應速度快、系統穩定;
10、提供可定制的預警評估模型;
11、提供并預留其他業務支撐系統的服務接口，可擴展定制。
五、平臺展示
山洪災害監測預警平臺對水位、雨量、設備工況、報警信息、視頻等要素實時監測并統計分析，為防洪抗旱指揮調度提供決策依據，分析確定警戒雨量和危險雨量，超過警戒線及時預警，確保雨情及時監測到位，預警信息及時發出，可對接市、省、國家監測預警平臺，與氣象、國土、水文信息平臺共享數據，為防災減災提供實時信息服務。
