一、系統介紹
四川合睿達的閘門自動化控制系統，以“無人值守”為設計原則，采用SCADA系統結構，通過傳感技術、自動化控制技術、計算機軟硬件技術、網絡通信技術等，為用戶提供了一套既可現地對閘門進行控制，也可遠程通過計算機進行閘門啟閉的自動化控制系統，該閘控系統可接入渠道水位信號、流量信號，或現場視頻信號等，能夠?qū)⑺?、流量、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，使得遠方操作更加可視，達到無人值守、統一調度的目標。
二、系統用途
閘門遠程控制系統應用領域：水利,水庫,灌區,河道,干渠,明渠。
三、遠程監控軟件
在遠端計算機上部署自動化監控軟件一套，該軟件采用圖形化設計，友好的人機界面，豐富的監控信息，便于調度人員遠程操作，遠程監控軟件功能有：
（1）、圖形化模擬現場情景，實時顯示閘門開啟高度和閘門狀態。
（2）、通過計算機鼠標操作即能開啟或者下降閘門。
（3）、實時顯示現場電壓、電流信息，詳細掌握設備運行情況。
（4）、完善的事件記錄。記錄閘門每次動作的時間及開啟高度。
（5）、豐富的告警信息。閘門上限告警、下限告警，電壓過高；過低告警，電流過高告警等。
（6）、軟件可集成水位信息，實時顯示當前水位高度。
（7）、軟件可集成顯示現場視頻監控畫面，遠程操作不僅信息化，也能可視化，信息化、可視化集成在一個界面中，遠程操作更加可靠，更加便捷，滿足無人值守的業務要求。
四、系統拓補圖
五、水庫閘門自動控制系統
六、泄洪閘控制系統
一、系統介紹
四川合睿達水庫信息化系統基于圖像視頻監視、閘門監控、水雨情測報、大壩安全監測、水質監測、洪水預報系統等功能，實現對水雨情、工情、安全等數據實時采集；實現大壩安全自動監測及預警；實現水庫來水優化調度，水資源高效利用，有效提高水庫現代化管理水平。
二、系統特點
1、透徹感知：支持對水雨情、工情、水質等數據“天空地”立體化感知。
2、多樣展示：提供 GIS 專題圖、過程線、餅狀圖等多種圖表展示。
3、智能控制：支持實時感知閘門運行數據，實現閘門遠程 / 現地自動化啟閉控制。
4、安全分析：支持對大壩安全數據實時分析，實現大壩安全評估。
5、視頻監視：支持多角度、自動變焦等方式，滿足用戶對現場多方位視頻圖像的監控需要。
6、水質監測：支持水質在線分析，實時監測水質的變化和超標情況并及時告警。
7、防汛調度：提供水文預報、水庫優化調度等實時分析調度軟件，實現水庫安全度汛。
8、科學配水：提供水量分配分析軟件，實現水庫來水優化分配，實現水資源高效利用。
三、系統主要功能
1、水雨情監測
2、大壩安全監測
3、水質監測
4、閘門監控
5、庫區視頻監視
6、洪水預報與防洪調度
7、水庫聯合調度
四、系統界面
一、系統概述
水庫泄洪預警系統是水庫泄洪（或放水）的監控管理平臺，監控中心借助該系統可實時遠程監測水庫泄洪口的水位、雨量、現場視頻圖像等信息，當發生突發性泄洪或調節性放水時，下游預警設備及時發布預警，避免因泄洪或放水導致的人民生命財產損失。

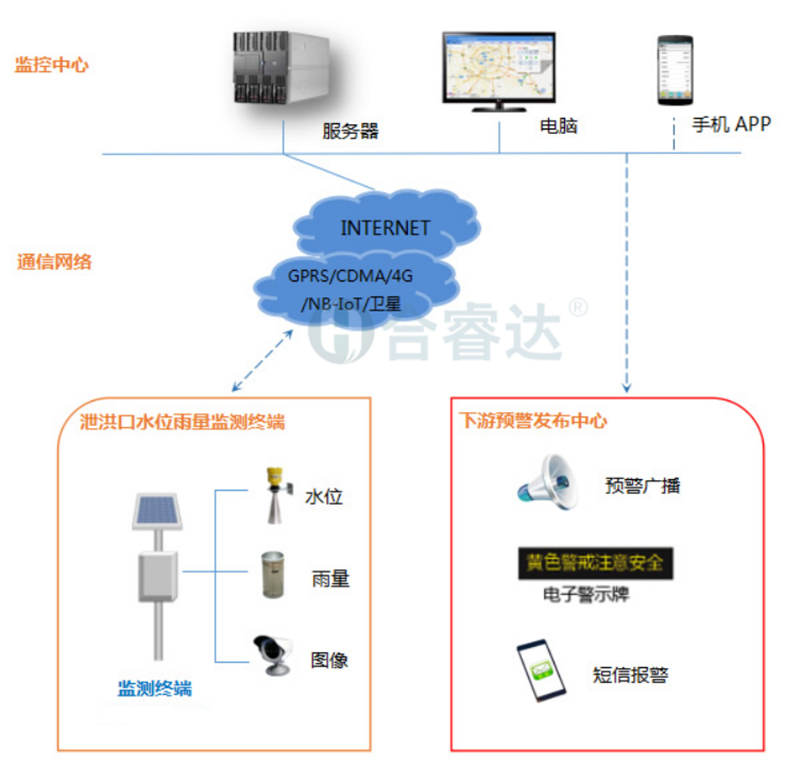

二、系統架構
三、系統組成
水庫泄洪預警系統由監控中心、泄洪口水位雨量監測終端、通信網絡、下游預警發布中心四部分組成。
四、系統特點
1、低價高效
系統完全兼容水庫現有監測設備，最大化利用原有資源，實現數據聯動采集。
2、全面覆蓋
在沿岸低洼處、淺灘、矮橋、人員集中點等事故易發地段、每一公里部署預警廣播系統，對所有泄洪區域進行全面覆蓋。
3、技術成套
全方位數據采集，包括水庫現場視頻錄像、圖像抓拍、水庫水位、雨量等，提供決策依據，幫助管理人員快速研判、科學決策。
4、人機互補
在水庫大壩上建立預警主控機室，管理人員可通過手機、固定電話、短信、現場話筒、對講機等方式實現警報信息實時發布。
五、系統用途
1、適用于水庫有人或無人值守；
2、適用于水庫有閘門或無閘門；
3、適用于水利部門或其他部門所有 ；
4、適用于水電站放水預警；
5、適用于調節性放水或緊急泄洪；
6、適用于河道內漲水和洪水上岸。
六、平臺展示
預警中心系統
GIS系統
遠程監管系統
預警模板
預警信息發布
視頻監控
一、應用場景
1、水庫大壩泄洪：安裝到大壩下游，泄洪時通知下游人民注意水位變化。
2、災害聯動預警：安裝到村莊，當?shù)貫?zāi)監測點數據達到閾值時，注意避險。
3、水雨情：汛期暴雨及時通知村民避難等。
二、需求分析
汛期來臨時，承受了強降雨壓力的水庫時刻預備傾瀉而出。每到水庫泄洪時，下游各責任單位接到泄洪通知后，就會組織人員對下游河道進行巡查，這樣耗費大量的人力物力，且信息傳遞效果不明顯。巡查辦法老套單一，信息傳遞速度慢、覆蓋范圍小，無法同步讓沿途的鄉鎮、街道和大部分行政村及時獲得泄洪信息，致使泄洪河道排查存在一定的盲區，威脅著下游人民群眾生命和財產安全。最近幾年因洪水發生的人員傷亡事故，有些就和水庫緊急泄洪有關。
為加強水庫下游泄洪和放水影響區的安全管理，做好水庫泄洪和放水預警工作，保證泄洪和放水工作安全有序進行，保護影響區群眾生命和財產安全，加強宣傳，提高群眾預警意識，可在沿江每個居民點附近以及兩岸沿線橋梁、路口、渡口及河灘地等設置警示標牌和預警廣播系統相結合的方式，快捷、及時、準確地將泄洪信息傳播給社會公眾，擴大泄洪預警信息覆蓋面，提高泄洪預警能力，最大限度避免人員傷亡和減少經濟損失。
三、系統組成
1、系統拓?fù)鋱D
2、軟件平臺
3、硬件系統
無線預警廣播系統中心平臺設于指揮中心，2.5G/3G/4G等無線通信方式傳送廣播信號和控制信號，對于個別移動公網信號較弱區域的遠端站采取設置調頻廣播彌補，實現無線預警廣播信號的全覆蓋，無需架設廣播信號傳輸線路。遠端廣播站設備電源由太陽能電板、風力電機和蓄電池提供，不需要從外部引接市電電源線，運行維護方便，中心平臺能實時監控系統各設備狀態，自動化程度高。
同時，為了預防山體滑坡等地質原因造成的水庫緊急泄洪，在水庫上游增設山體滑坡監測站點，采集山體位移、深部位移、土壤含水率等要素，為突發情況提供決策依據。因?yàn)槌掷m(xù)降雨、水庫超過警戒水位等原因，需要對水庫進行開閘泄洪時，監管部門及村組防汛責任人可通過手機/固定電話、短信、現場話筒、對講機、錄音播放等方式將緊急預警信息通過大功率的高音號角喇叭第一時間內發布給附近廣大居民，通知相關村民做好預防和撤離準備，減小損失。
四、系統特點
1. 內置10種預警方式，覆蓋所有預警方法，更多選擇，讓管理人員可靈活通過多種手段向全體公眾及時發布預警信息，充分發揮預警系統的價值。
2. 具有B/S和C/S平臺，只要能上網，即可在任何地方進行預警信息發布。無需親臨現場操作，就可以方便地通過中心平臺對設備進行遠程配置和軟件升級。
3. 可據險情特點，有針對性地發布不同的預警信息。在B/S或C/S平臺直接選擇需發布預警的區域和設備，預警設備可單獨預警，也可批量同時預警，靈活高效。
4. 自動上報設備狀態信息到平臺或手機，包括工作模式、喇叭狀態、機箱狀態、供電模式、電池狀態、電量狀態等，隨時掌握設備實時狀態，極大提升管理效率。
5. 可按管理需要，對預警廣播設備進行分組(分組設備數量不限)，可對設備進行分組管理，可批量配置各組的設備、批量查詢、控制設備工作狀態。
6. 自動將喇叭音量的狀態(高、中、低、無四種狀態)回傳到平臺，以實時監控預警設備工作狀態，確保預警信息及時、有效地傳播。
7. 按播報順序以普通話、當?shù)胤窖赃M(jìn)行播報。
8. 可與其它系統如雨量站、水位站、視頻監控系統連接，進行聯動，自動觸發預置內容進行播報或聲光報警。
9. 設備支持市電220V、蓄電池直流供電，主備電自動無縫切換，安全穩定?，F(xiàn)場采用風光互補的供電方式，保障設備的持續穩定運行。
10. 具有管理員、被授權人員、備份號碼三種角色，每個角色可設置70個號碼，讓經過授權的用戶可以正常合法地使用已授權的功能，而將那些未授權的非法用戶拒之門外，確保預警信息發布安全。
五、應用效果
一、生態流量監管背景
生態流量是指水流區域內保持生態環境所需要的水流流量。近年來，一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸，一定程度上影響了河流的正常生態功能和群眾的生產、生活。為保障河湖生態用水，推進小水電綠色發展，維護河流健康生命，水利部發布了《水利部生態環境部關于加強長江經濟帶小水電站生態流量監管的通知》（水電[2019]241號）。為做好小水電站生態流量監管平臺建設工作，水利部組織編制了《水利部辦公廳關于印發小水電站生態流量監管平臺技術指導意見的通知》（辦水電函〔2019〕1378號）。
二、生態流量在線監測系統整體架構
生態流量在線監測系統以自動化流量和視頻監控為主，可集成水位站、水質監測、視頻監測系統等功能，系統通過多種傳輸方式，實時、準確地將遙測發送站采集到水情數據傳輸?shù)胶笈_(tái)。通過水位數據、閘門開度值（或泄放流量的鋼管口徑大?。┘霸撾娬敬髩卧O(shè)計資料等數據計算出當前生態流量泄放值。便于水利監管單位及時掌握水電站的流量下泄情況，保障下游河流的生態用水。
三、生態流量在線監測系統功能
生態流量在線監測系統包括下幾個功能模塊：
系統概括：包括設備總數，在線情況等，公告通知，今日?qǐng)?bào)警等情況。
實時監測：對每一臺設備運行狀況的檢測，實時采集的數據流量，站點在地圖上的分布等。
電站信息：可以在線查看電站信息。
統計報表：對采集數據進行分析統計，走勢圖、柱狀圖，以及按日、月、年查詢，并支持?jǐn)?shù)據導出。
設備管理：對設備安裝地點，備注說明，多級樹狀分類進行集中式管理。
系統設置：開設賬號供他人使用，系統日志、權限分配進行查看設置。
四、數據展示
生態流量一張圖 自動生成流量曲線
流量報表 小水電站監測管理
考核管理 視頻數據疊加監控
五、硬件系統
六、安裝效果圖
